LMSubsurface
LMSubsurface
LM Subsurfaceによるスキン
パラメータ
Overlay
PxrLMLayerまたはPxrLMMixerのノードをここに接続して、1つ以上のレイヤをsubsurface substrate(サブサーフェスの基質)の上に適用します。
RIB: struct lmlayer
Near Color
近距離サブサーフェススキャッタリング用のディフューズカラー。(近距離サーフェスアルベドは、Near ColorとNear Weightの積です。) デフォルト値は、青白い白人のスキンになっています。
RIB: color nearColorデフォルト: 1.0 1.0 1.0
Near Weight
Near Colorに対する乗数(albedo = color * weight)。
RIB: float nearWeightデフォルト: 0.13
Near Length
近距離サブサーフェススキャッタリング用のディフューズmean free path length（光が単位時間あたりに進む平均距離の長さ）。 ライトがオブジェクト内側で散乱する深さと、そのサブサーフェススキャッタリングの滑らかさを決定します。 ディフューズmean free path lengthは通常では単位がミリメートルです(ただし、unitLengthパラメータを考慮します)。
RIB: float nearLengthデフォルト: 0.8
Mid Color
中距離サブサーフェススキャッタリング用のディフューズカラー。 デフォルト値は、青白い白人のスキンになっています。
RIB: color midColorデフォルト: 1.0 1.0 0.3
Mid Weight
Mid Colorに対する乗数
RIB: float midWeightデフォルト: 0.27
Mid Length
中距離サブサーフェススキャッタリング用のディフューズmean free path length。
RIB: float midLengthデフォルト: 2.5
Far Color
遠距離サブサーフェススキャッタリング用のディフューズカラー。 デフォルト値は、青白い白人のスキンになっています。
RIB: color farColorデフォルト: 1.0 0.0 0.0
Far Weight
Far Colorに対する乗数
RIB: float farWeightデフォルト: 0.4
Far Length
遠距離サブサーフェススキャッタリング用のディフューズmean free path length。
RIB: float farLengthデフォルト: 5.0
Unit Length
Far Lengthに対する乗数。 Far Lengthの単位はミリメートルであることが多いです。 シーンが何か他のスケールでモデリングされている場合、Unit Lengthもそれに合わせて設定してください。 デフォルト値の0.1は、センチメートルでモデリングされたシーン且つ単位がミリメートルになっているFar Lengthに適しています。
RIB: float unitLengthデフォルト: 0.1
Indirect at SSS
サブサーフェスイルミネーションサンプルで間接イルミネーションを計算します。 1(オン)の時、間接イルミネーションをサブサーフェススキャッタリングのソースにすることができます。 この効果は微妙なことが多く、余計な負荷がかかるため、デフォルトは0(オフ)です。
RIB: int indirectAtSSSデフォルト: 0
Bump
クリアコートに対してバンプまたはノーマルマップの法線が必要な場合、PxrBumpノードをここで接続します。 尚、レイヤはこの値を上書きできるだけでなく、個別にバンプをスペキュラーまたはクリアコートのチャンネルに適用することができます。
RIB: normal bumpNormalデフォルト: 0.0 0.0 0.0
continuationRays
サブサーフェス連続レイをトレースします。1(オン)の時、サブサーフェススキャッタリングは、サーフェスの屈曲箇所からだけでなく、近くにある他のオブジェクトからも散乱させることができます。しかし、内部ブロッカー(例えば、指の骨など)は無視されます。0(オフ)の時、内部ブロッカーは考慮されますが、サーフェスの屈曲箇所や他のオブジェクトからのサブサーフェススキャッタリングはありません。サブサーフェス連続レイをオンにすると、ノイズが増えたり、レンダリング時間が長くなったりすることがあります。
RIB: int continuationRaysデフォルト: 0
Specular
Color
マテリアルのスペキュラー反射率。 物理的に妥当な値にするには、ディフューズおよびスペキュラーのカラーの合計が1より小さくなるようにしてください。 マテリアルは、材料応答ではなく、光により明るくなります。
RIB: color specularColorデフォルト: 0.0 0.0 0.0
Roughness
マテリアルのスペキュラー粗度を制御します。
RIB: float specularRoughnessデフォルト: 0.1
Anisotropy
スペキュラーハイライトと反射の形状を制御します。 0.0の場合、形状は円形です。 -1.0から1.0までの値は、ふくらんだ楕円から細長い楕円までの範囲を作成します。異方性の方向も、モデルテクスチャのパラメータおよびShading Tangentパラメータにより制御することができます。 この値の範囲は-1.0から1.0までになります。
RIB: float specularAnisotropyデフォルト: 0.0
Refractive Index
Refractive Index(屈折率)は、マテリアルの屈折に対する絶縁体指数です。 プラスチックのような絶縁体マテリアルの場合、この値を変更すると、ライトやカメラの位置がサーフェス法線に基づいて、主にその反射率の量に影響を与えます。 このパラメータのチャンネル値は、通常、1-3の範囲になります。 スペクトル効果をキャプチャするための3-color値をサポートしているため、カラーピッカーよりプリセットを使用するほうがよいかもしれません。
RIB: color specularEtaデフォルト: 1.5 1.5 1.5
Bump
バンプまたはノーマルマップの法線が必要な場合、PxrBumpノードをここに接続します。 尚、レイヤはこの値を上書きできるだけでなく、個別にバンプをスペキュラーまたはクリアコートのチャンネルに適用することができます。
RIB: normal specularNnデフォルト: 0.0 0.0 0.0
Shading Tangent
異方性方向を制御します。 これは、テクスチャ/接続として与えられた場合のみ有効です。
RIB: vector specularTnデフォルト: 0.0 0.0 0.0
Clear Coat
Color
クリアコートは、絶縁体コーティングマテリアルをモデル化しているため、色の付いたハイライトや反射を表現しません。 クリアコートのカラーは、適用するクリアコートの効果の量を制御します。 デフォルトのブラックカラーは、クリアコートをなくします。
RIB: color clearcoatColorデフォルト: 0.0 0.0 0.0
Roughness
クリアコートのハイライトと反射の鮮明さを制御します。 この値の範囲は0.01から1.0までになります。
RIB: float clearcoatRoughnessデフォルト: 0.01
Anisotropy
スペキュラーのハイライトと反射の形状を制御します。 0.0の場合、その形状は円形です。 -1.0から1.0までの値は、ふくらんだ楕円から細長い楕円までの範囲を作成します。 異方性の方向も、モデルテクスチャのパラメータおよびShading Tangentパラメータにより制御することができます。 この値の範囲は-1.0から1.0までになります。
RIB: float clearcoatAnisotropyデフォルト: 0.0
Refractive Index
クリアコートは絶縁体のため、その反射反応を制御するために、単一の屈折率を用意しています。 Refractive Index(eta:エータ)の通常値は、ガラスと同じ範囲になることがあります:1.5-1.8。
RIB: float clearcoatEtaデフォルト: 1.3
Thickness
クリアコートの"厚さ"を制御します。これは、下にあるマテリアルがクリアコートのカラーから受ける影響度に関係します。 この値の範囲は0.0から5.0までになります。
RIB: float clearcoatThicknessデフォルト: 0.0
Transmission
クリアコートにより吸収されるライトの量とカラーを制御します。 Thicknessとの相互作用により、経年劣化した色々なコーティングの効果を作成します。
RIB: color clearcoatTransmissionデフォルト: 1.0 1.0 1.0
Bump
クリアコートに対してバンプまたはノーマルマップの法線が必要な場合、PxrBumpノードをここで接続します。 尚、レイヤはこの値を上書きできるだけでなく、個別にバンプをスペキュラーまたはクリアコートのチャンネルに適用することができます。
RIB: normal clearcoatNnデフォルト: 0.0 0.0 0.0
Shading Tangent
異方性方向を制御します。 これは、テクスチャ/接続として与えられた場合のみ有効です。
RIB: vector clearcoatTnデフォルト: 0.0 0.0 0.0
Presence
マスク関数をここに接続して、オブジェクトに切り抜きのパターンを適用します。 Presenceは、その形状にアンチエイリアス処理を加えるための連続値となるバイナリ(0または1)関数として定義されています。 葉や、他の薄い複雑な形状のモデリングに便利です。 このパラメータは、接続がない場合には何の効果もありません。 この値の範囲は0.0から1.0までになります。
重要事項:この値は、0または1に設定してください。0と1の間の値にすると、好ましくないノイズが発生します!!!
RIB: float presenceデフォルト: 1.0
Input AOV
MatteIDノードをここに接続することができます。
RIB: int inputAOVデフォルト: 0
いないいないばー!
サンプル: サブサーフェスカラーの使用

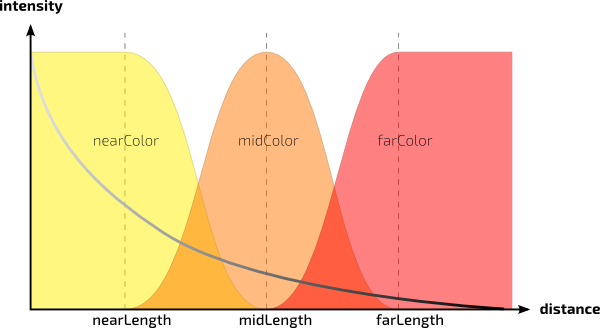

以下の図は、サーフェスの入口と出口のポイント間の距離(つまり、サブサーフェススキャッタリング距離)により、どのようにサブサーフェスカラーが計算されるのかを示しています。 最初に、その距離によりbssrdfプロファイル(図中のグレースケール曲線)を評価します。 これは、サブサーフェススキャッタリングの強度になります。 次に、その強度が近接、中間、遠隔カラーの混合であるカラーにより乗算されます。 つまり、その強度は、図中の黄色、オレンジ、赤の領域により示されたスキャッタリング距離により決まります。
尚、nearColorはnearWeightにより乗算され、mid、farについても同様です。 これにより、入力カラーテクスチャを簡単に明るくしたり、暗くすることができます。
また、サブサーフェスカラーの合計は、必ずnearColor、midColor、farColorの混合であることに注意してください。 例えば、3つのすべてのカラーが、青や緑よりも明るい赤の成分を持つ場合、サブサーフェスカラーの合計は、常に青や緑よりも赤になります。 これは、スキャッタリングの長さやサーフェスジオメトリからの影響は受けません。
